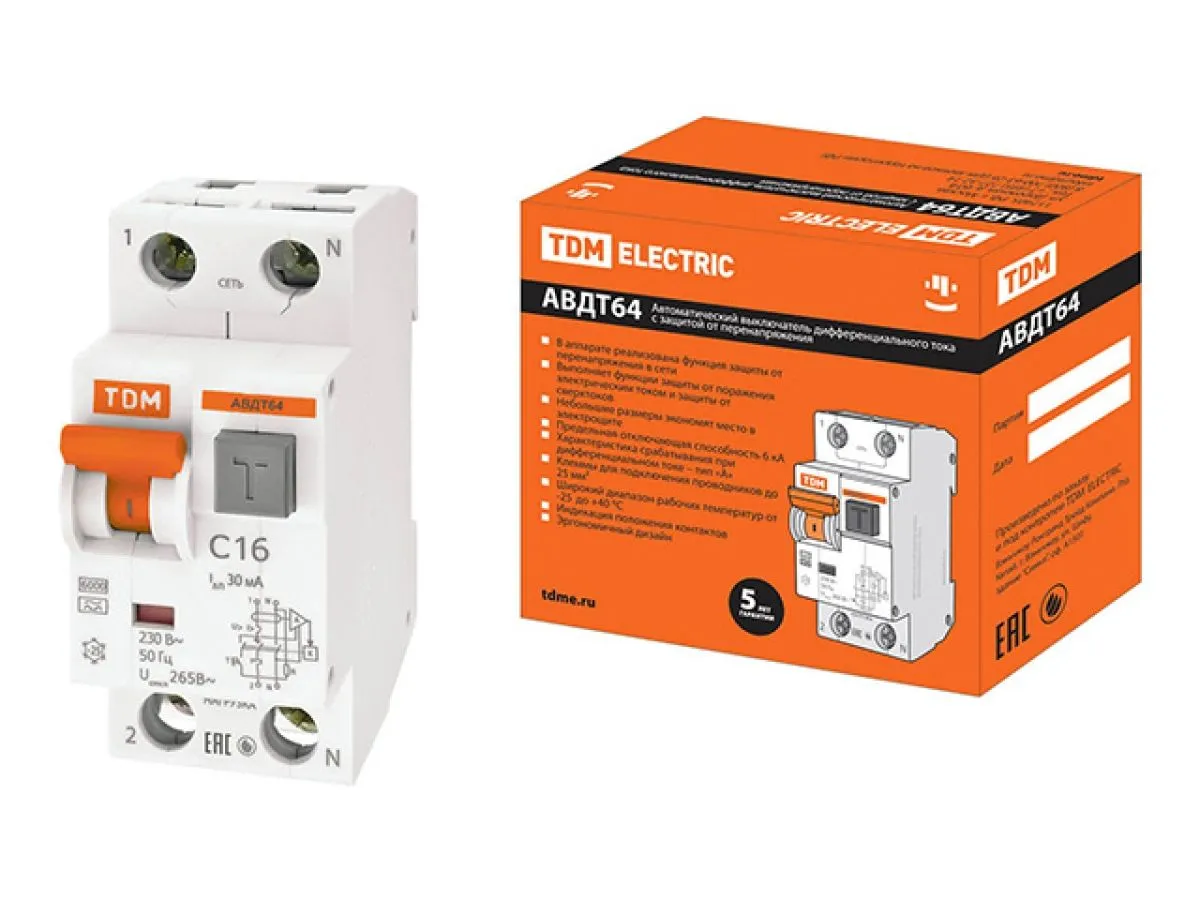

Выключатель дифференциальный автоматич. АВДТ-64/2Р C16 30мА тип А TDM SQ0205-0004

-Выключатель дифференциальный автоматич. АВДТ-64/2Р C16 30мА тип А TDM SQ0205-0004

Артикул: SQ0205-0004

В наличии

Производитель

TDM

Все характеристики

Появились вопросы о товаре?

Консультация специалиста

Артикул: SQ0205-0004

Выключатель дифференциальный автоматич. АВДТ-64/2Р C16 30мА тип А TDM SQ0205-0004

В избранное В избранном

Сравнить В сравнении

В наличии

1 410 руб

НДС включен в цену

Физ. лицо
Юр. лицо

В корзину

Купить в 1 клик

Способы получения

Рассчитать доставку

О товаре

ТЕХ. ХАРАКТЕРИСТИКИ
Наименование параметраЗначение
Соответствуют стандартамГОСТ Р 51327.1-99
Амплитуда отключаемого напряжения (длительностью свыше 0,1с), В265
Номинальное напряжение частотой 50 Гц, В230/400
Характеристики срабатывания электромагнитного расцепителяB, C
Номинальный ток, А10, 16, 20, 25, 32, 40, 50, 63
Количество полюсов1+N, 3+N
Номинальный отключающий дифференциальный ток, мА10, 30, 100, 300
Рабочая характеристика при наличии дифференциального токаA
Время отключения при номинальном дифференциальном токе, мс?40
Электрическая износостойкость, циклов ВО, не менее6 000
Механическая износостойкость, циклов ВО, не менее20 000
Условия эксплуатацииУХЛ4
Степень защиты выключателяIP 20
Наличие драгоценных металлов, г/полюс1,1
Максимальное сечение присоединяемых проводов, мм225
Масса, кг0,19
Потребляемая мощность, Вт не более0,5
Диапазон рабочих температур, °С–25 ? +40

ОПИСАНИЕ
АВДТ64 – новое поколение аппаратов защитного отключения, имеющий дополнительную защиту от перенапряжения, что особенно актуально для однофазных сетей.

Маркировка
Номинальный ток – значение тока в амперах (А), который дифференциальный автомат способен пропускать бесконечно долго без отключения цепи.
Номинальное напряжение – напряжение переменного тока (знак ~), при котором дифференциальный автомат работает в нормальных условиях.
Кривая отключения – отражает порог срабатывания при защите от короткого замыкания.
Кривая B– автомат срабатывает при появлении вцепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используется в бытовых сетях с замоноличенной алюминиевой проводкой.
Кривая С– ток вцепи в 5-10 раз больше номинального (т.е. автомат на16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
Номинальная отключающая способность – максимальный ток короткого замыкания, который данный дифференциальный автомат способен отключить и остаться в работоспособном состоянии.
Дифференциальный ток – ток в миллиамперах (мА), протекающий по телу человека, прикоснувшегося к токоведущей части и стоящего на токопроводящем полу. Для защиты от поражения используют аппараты с уставками 10, 30 и 100мА. Аппараты с уставкой 300 мА используют для защиты от пожаров или как двухступенчатую селективную защиту.
Класс А – дифференциальные автоматы класса А защищают как от синусоидальных, так и пульсирующих дифференциальных токов. Они возникают в цепи, где есть электронная техника – компьютеры, телевизоры, DVDплееры – т.к. эти приборы обладают импульсными источниками питания.
Устройство способно работать при температуре ?25°С.
Назначение
Проведение тока в нормальном режиме.
Отключение тока при коротких замыканиях или перегрузке.
Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Применение
Групповые линии, питающие розетки наружной установки.
Розеточные группы ванных и душевых помещений.
Цепи освещения подвалов и гаражей.
Материалы
Корпус и детали выполнены из пластика, не поддерживающего горение.
Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
Контактные группы снабжены серебряными наплавками для увеличения срока службы контактов.
В фазном полюсе предусмотрена многослойная перфорированная обмедненная пластина на выходе дугогасительной камеры для снижения температуры продуктов горения дуги при коротких замыканиях и ограничения выброса продуктов горения дуги в пространство щитка.
Конструкция
Аппарат АВДТ64 представляет собой компактный дифференциальный автомат и сочетает в себе функции автоматического выключателя и выключателя дифференциального тока с блоком защиты от перенапряжения.
Аппарат занимает два стандартных модуля в щитке (36мм).
Аппарат имеет дополнительную защиту от перенапряжения, что особенно актуально для бытовых однофазных сетей. Эта функция позволяет уберечь дорогостоящую технику от повышенного напряжения.
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
На лицевой панели выключателя реализован механический индикатор положения контактов (включено/отключено).
Аппарат имеет повышенную помехозащищенность.
В левом модуле расположен полноценный автоматический выключатель с высокой предельной отключающей способностью (6000А) и увеличенной дугогасящей камерой, в правом – контактная группа нулевого полюса и блок дифференциальной защиты.
Преимущества
Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку и обеспечить необходимое усилие при затяжении.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать аппарат даже начинающему монтажнику.
Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
